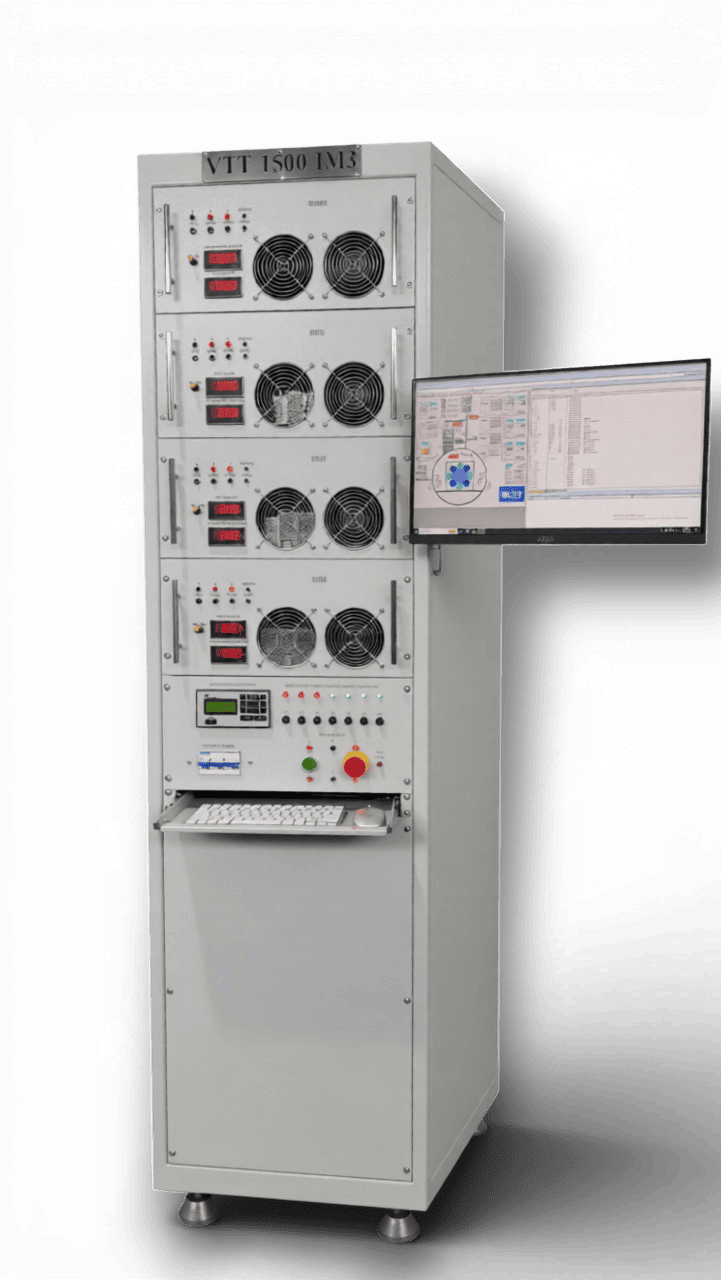

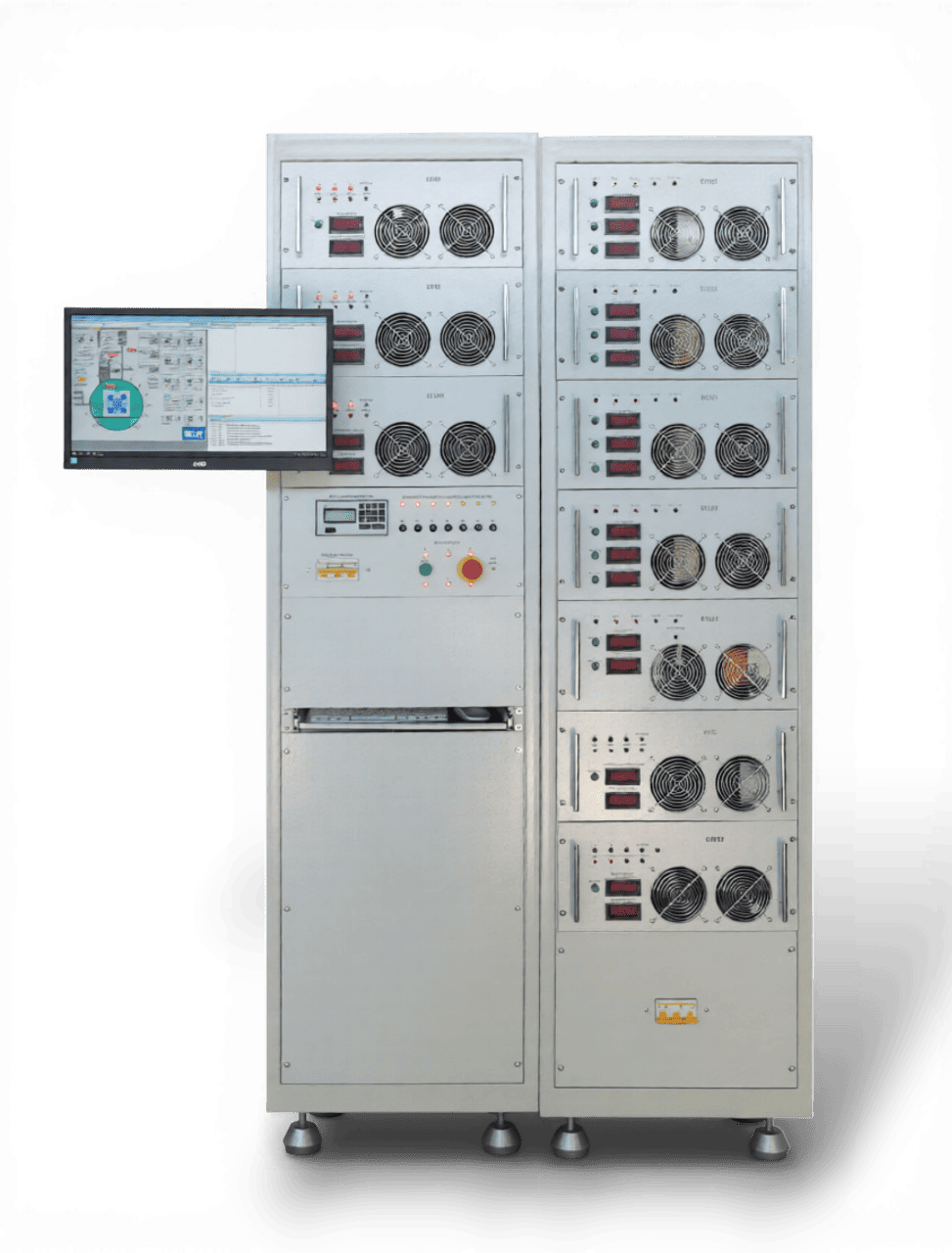

Стойка управления

Стойка управления — это единый центр взаимодействия и контроля вакуумной установкой. Он объединяет в себе силовые модули, управляющую электронику и вычислительные мощности, обеспечивая стабильность техпроцесса и безопасность оператора.

Интерфейс и управление

• Рабочее место оператора: Система оснащена монитором и выдвижной полкой для устройств ввода. Управление всеми процессами (откачка, напыление) происходит через специализированное ПО «ConVac».

• Контроль напыления:

— Интегрированный контроллер SQC-310C отвечает за высокоточный кварцевый контроль толщины пленок в режиме реального времени.

— Система оптического контроля работает в широком спектральном диапазоне и позволяет контролировать два ключевых параметра:

1. Коэффициент пропускания (Т-контроль):

Критически важен для производства светофильтров, линз, экранов и стекол с заданным светопропусканием. Система отслеживает изменение прозрачности, обеспечивая попадание в допуск с точностью до доли процента.

2. Коэффициент отражения (R-контроль): Необходим при создании зеркальных поверхностей, интерференционных зеркал и декоративных покрытий. Контроль отражения позволяет точно настраивать «глубину» цвета и блеск изделия.

Измерения проводятся прямо в вакууме без прерывания техпроцесса. Это дает возможность автоматической остановки напыления (отсечки) в момент достижения идеальных спектральных характеристик. Система незаменима при создании сложных многослойных структур, где важна корреляция толщины каждого слоя с его оптическим откликом. Все спектральные кривые визуализируются на мониторе оператора и сохраняются в логах каждой партии, формируя полный цифровой паспорт изделия.

Функциональные модули

Система управления разделена на специализированные группы:

1. Комплексная система управления технологическими источниками

Наш электротехнический шкаф оснащается модульной системой управления, которая позволяет контролировать все виды энергетических воздействий в вакуумной камере. Каждый блок интегрирован в общую цифровую сеть и управляется через единый интерфейс ПО «ConVac».

Конфигурация силовых модулей:

• Электронно-лучевое испарение (ЭЛИ): Сердце системы — связка контроллеров Master/Slave и высоковольтный источник питания APEL-HV мощностью до 10 кВт. Система гарантирует исключительную стабильность электронного пучка и сверхточную фокусировку на тугоплавких материалах.

• Магнетронное распыление (БПМ): Инверторные блоки питания обеспечивают высокую скорость напыления и однородность слоев при работе как с металлами, так и с диэлектриками.

• Дуговое испарение (БПДИ): Специализированные блоки для управления процессом испариния. Включают системы автоматического поджига и динамической стабилизации дуги, что критически важно для получения качественных покрытий.

2. Ионная очистка:

Отдельный блок питания управляет системой ионной очистки, которая подготавливает поверхность перед нанесением и ассистирует в процессе роста слоев для улучшения адгезии.

Ионные источники — это ключевой инструмент для обеспечения безупречной адгезии (сцепления) и плотности напыляемых слоев. В зависимости от технологии, мы предлагаем два типа источников:

Источники с замкнутым дрейфом (УИИ)

Универсальное решение для чистоты и плотности. Генерируют широкий поток ионов с умеренной энергией. Идеально подходят для обработки деталей сложной формы и больших партий.

• Назначение: Тщательная ионная очистка поверхности перед напылением и ионное ассистирование (уплотнение структуры пленки в процессе роста).

• Результат: Исключение отслоений и повышение твердости покрытия.

Источники с анодным слоем (TAL)

Мощная энергия для интенсивного воздействия. Формируют сфокусированный «жесткий» пучок ионов с высокой энергией. Обладают упрощенной конструкцией без накального катода, что повышает их надежность.

• Назначение: Глубокое травление поверхности, интенсивная подготовка и работа в специфических газовых средах (например, при реактивном напылении).

• Результат: Максимальная скорость подготовки и работа при сверхнизких давлениях.

3. Защита и автономность:

Внутри шкафа установлен ПК и блок бесперебойного питания (ИБП). В случае перепадов напряжения или отключения сети ИБП сохранит данные и позволит контроллеру корректно завершить или приостановить цикл.

Продуманная компановка

• Удобство обслуживания: Все внутренние компоненты размещены на монтажной панели, а для быстрого подключения узлов установки предусмотрена отдельная панель разъемов.

• Компактность: Несмотря на сложное наполнение, все блоки собраны в одном эргономичном корпусе, что экономит производственную площадь.
